自动化测量2点式 PMK 高精度测头ø 8 - 280 mm

2点式PMK-NO-EF通孔测头

2点式PMK-XK-EF 盲孔测头

2点式PMK • NO-EF-2D通孔，2个直径测头

2点式PMK • XK-EF-2D盲孔，2个直径测头

2点式孔径测头PMK-NO-EF自动化测量测头，氮化钛涂层，标准的测点到端面的高度自动化测量测头特殊的大导入倒角几何结构可有效防止测量中的粘连，通常与对中手柄ZH-PMK配套使用。

2点式PMK-NO-EF 通孔自动化测量测头介绍

2点式PMK-NO-EF 通孔自动化测量测头，氮化钛涂层，测量准确的孔径值，通过旋转测头，可测量孔的椭圆度, 锥度和形变。
2点式测头的重复精度IT8 小于1μ.
所有海康PMK测头都是由高质量工具钢制成，免费升级高质量的氮化钛涂层。氮化钛涂层提供高达2200HV的硬度。同时具有耐腐蚀性，突出的滑动摩擦特质。服务寿命延长同时提高了性价比，也保护了测量工件。测量测点有坚硬的金属涂层。也可以选用钻石测点。

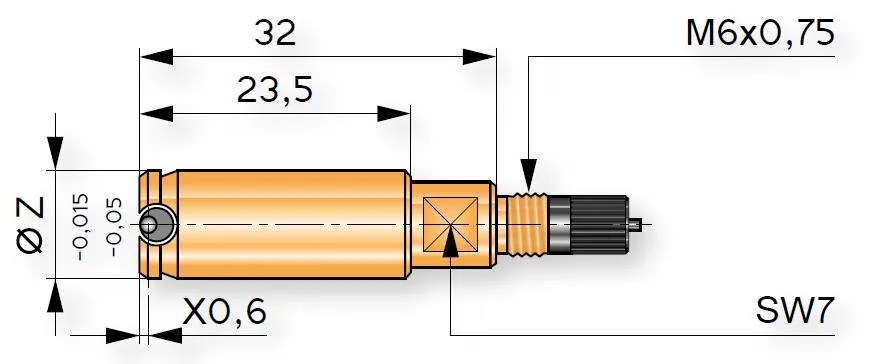

PMK NO-02-EF Ø 8 – 20 mm

PMK-NO-02-EF 自动化-通孔孔径测量测头

ø 10-20 mm, 测点高度5mm，M6x0.75 螺纹。重复精度 IT8 <1μ。标准测量行程 0.15mm，并可以非标达到0.6mm。自我对中，大导入倒角。
下单时请指定最小孔径。

订货示例:
工件=Ø =18 H7 订货：PMK – NO – 02 – EF – 18

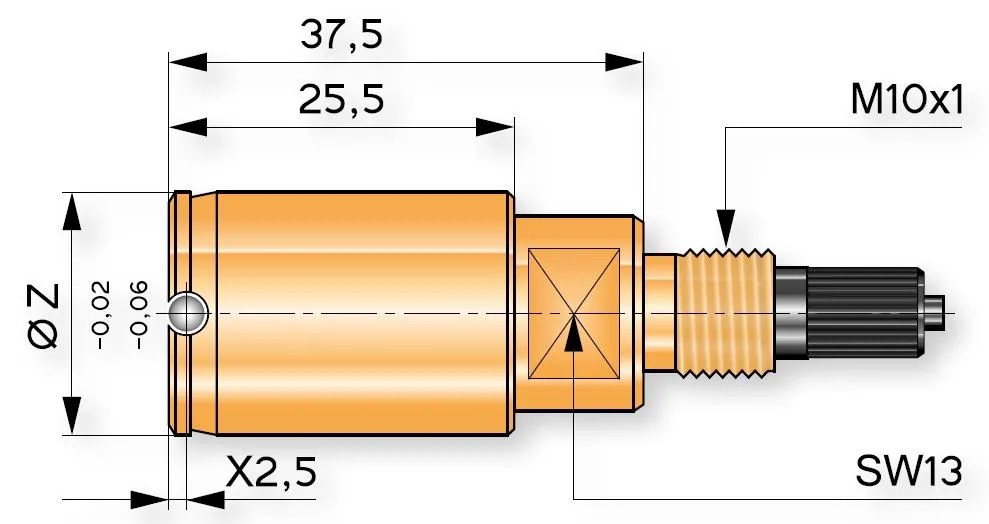

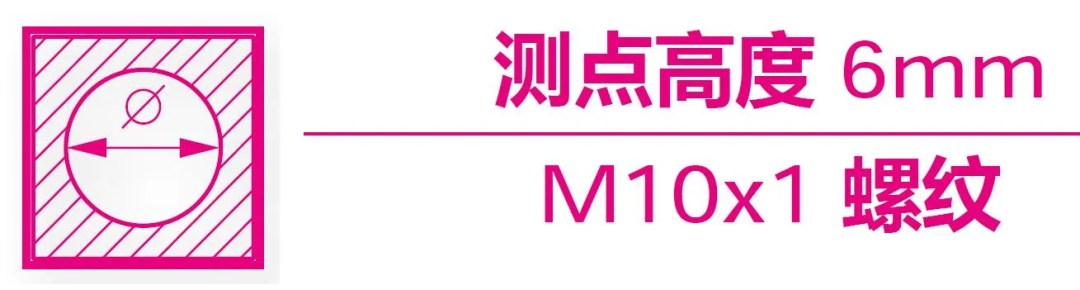

PMK NO-03-EF Ø 15 – 40 mm

PMK-NO-03-EF 自动化-通孔孔径测量测头

ø15-40mm, 测点高度6mm，M10x1螺纹，重复精度IT8<1μ。标准测量行程 0.2mm，并可以非标达到0.8mm。自我对中，大导入倒角。
下单时请指定最小孔径。

订货示例:
工件= Ø 38 H7 订货：PMK – NO – 03 – EF – 38

PMK NO-03-EF Ø 40 – 50 mm

PMK-NO-03-EF 自动化-通孔孔径测量测头

ø40-50mm,测点高度6mm，M10x1螺纹。重复精度IT8<1μ。标准测量行程0.2mm，并可以非标达到0.8mm。自我对中，大导入倒角。
下单时请指定最小孔径。

订货示例:
工件=Ø 42 ± 0.05 订货PMK – NO – 03 – EF – 41,95

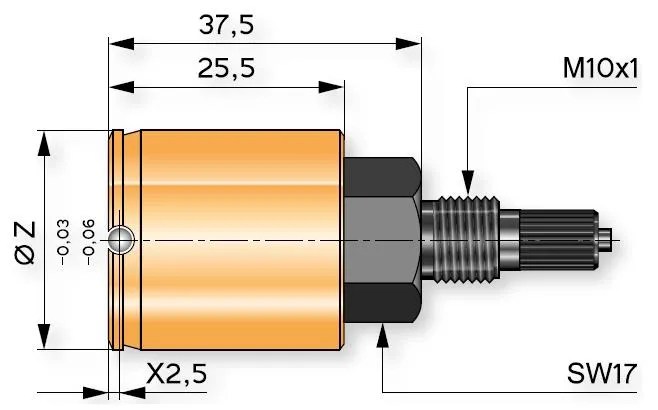

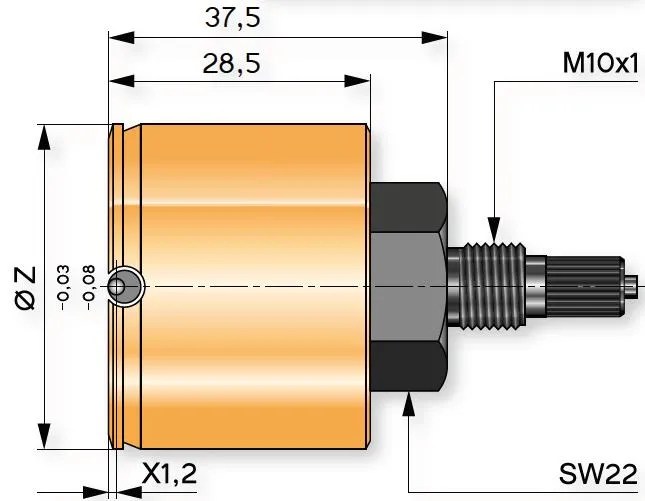

PMK NO-03-EF Ø 50 – 280 mm

PMK-NO-03-EF 自动化-通孔孔径测量测头

ø50-280mm, 测点高度Xmm，M10x1螺纹。重复精度IT8<1μ。标准测量行程0.2mm，并可以非标达到0.8mm。自我对中，大导入倒角。
下单时请指定最小孔径。

订货示例:
工件=Ø 84 D10 订货：PMK – NO – 03 – EF – 84,12

PMK-NO-03 高精度常规测头

2点式盲孔低测点-导向槽孔径测头（PMK•XSO）氮化钛涂层PMK-XSO 系列可选配金刚石测点

较短的测点到端面的高度使用中需要使测头端面接近盲孔的底部，测量准确的直径。在测量过程中通过旋转测头，可以测量椭圆度，以及孔的锥度或形变。
2点式测头的重复精度 IT8 小于 < 1μ 。
所有海康PMK测头都是由高质量工具规格的钢制成，免费升级高质量的氮化钛涂层。氮化钛涂层提供高达2200HV 的硬度，同时具有耐腐蚀性，突出的滑动摩擦特质，延长服务寿命的同时，提高了性价比，也保护了测量工件。测点为坚硬的硬质合金涂层，也可以根据要求提供金刚石测点。

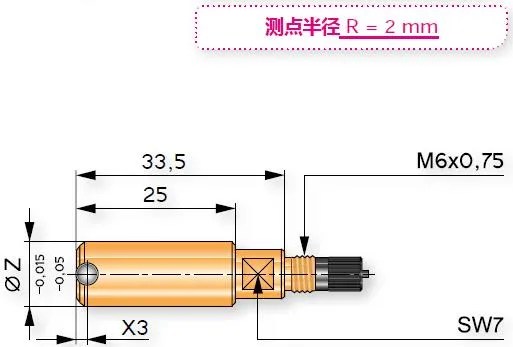

PMK XSO-02-EF Ø 8 – 20 mm

PMK-XSO-02-EF 盲孔低测点-导向槽孔径测头

10-20 mm, 测点高度3mm，M6x0.75 螺纹。重复精度 IT8<1μm。标准测量行程 0.15mm，并可以非标达到0.6mm。自我对中，大导入倒角。
下单时请指定最小孔径。

订货示例:
工件=Ø18 H7 订货： PMK – XSO – 02 – EF – 18

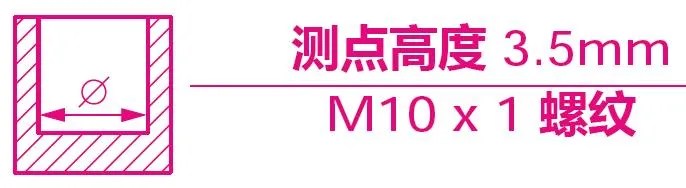

PMK XSO-03-EF Ø 15 – 40 mm

PMK-XSO-03-EF 盲孔低测点-导向槽孔径测头

ø 15-40 mm, 测点高度3.5mm，M10x1 螺纹。重复精度IT8<1μm。标准测量行程0.2mm，并可以非标达到0.8mm。自我对中，大导入倒角。
下单时请指定最小孔径。

订货示例:
工件=Ø 38 H7 订货：PMK – XSO – 03 – EF- 38

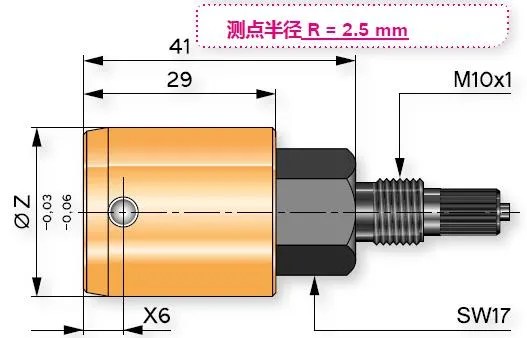

PMK XK-03 Ø 15 – 40 mm

PMK-XK-03 高精度盲孔测头

Ø 15-20 mm, 测点高度2.5mm，M10x1 螺纹。重复精度IT8 小于1μ。标准测量行程0.2mm，并可以非标达到0.8mm。自我对中，倒角导入槽。
下单时请指定最小孔径。

订货示例:
工件 = Ø 38 H7 订货：PMK – XK – 03 -38

PMK XK-03 Ø 40 – 50 mm

PMK-XK-03 · 高精度盲孔测头

ø 40-50 mm, 测点高度 2.5 mm，M10x1 螺纹。重复精度 IT 8 小于 1μ 。标准测量行程 0.2 mm，非标可达0.8mm 。自我对中，倒角引导槽。
下单时请指定最小孔径。

订货示例:
工件= Ø 42 ± 0.05 订货PMK – XK – 03 – 41,95

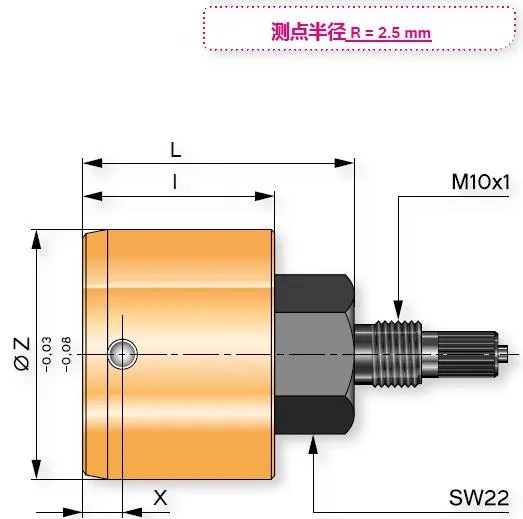

PMK XK-03 Ø 50 – 280 mm

PMK-XK-03 · 高精度盲孔测头

ø 50-280 mm, 测点高度 2.5 mm，M10x1 螺纹。重复精度 IT 8 小于 1μ 。标准测量行程 0.2 mm，非标可达0.8mm 。自我对中，倒角引导槽。
下单时请指定最小孔径。

订货示例:
工件=Ø =62 ± 0.05 订货：PMK – XK – 03 – 61,95

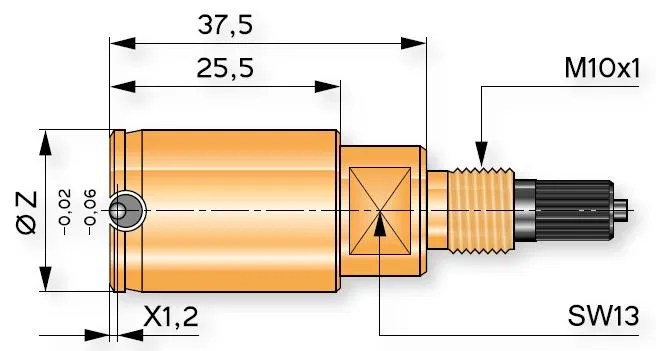

2点式浅盲孔-导向槽孔径测头（PMK-SL）氮化钛涂层- PMK-SL 系列可选配金刚石测点

2点式PMK-SL浅盲孔测头，氮化钛涂层，更短的测点到端面的高度需要使测头端面接触到盲孔的底部，测量准确的直径。在测量过程中通过旋转测头，可以测量椭圆度，以及孔的锥度或形变。
2点式测头的重复精度IT8 小于 < 1μ 。
所有海康PMK测头都是由高质量工具规格的钢制成，免费升级高质量的氮化钛涂层。氮化钛涂层提供高达2200HV 的硬度，同时具有耐腐蚀性，突出的滑动摩擦特质，延长服务寿命的同时，提高了性价比，也保护了测量工件。测点为坚硬的硬质合金。
